    AutoCAD旋转、拉升、修改系统参数|旋转轮胎数据修改

    时间：2018-08-08来源：山茶花美文网 本文已影响 人 山茶花美文网手机站

    本教程由浅入深，循序渐进，通过对60道练习题的绘制步骤讲解、各个三维命令的使用介绍，将喜爱AutoCAD三维建模的朋友带进门。希望通过本教程的介绍，能给朋友们带来帮助。

    【AutoCAD三维建模 18 】—旋转、拉升、修改系统参数

    AutoCAD旋转、拉升、修改系统参数1
    AutoCAD旋转、拉升、修改系统参数2

    本题主要是介绍：

    1、练习“旋转建模”命令的使用。

    2、复习拉升命令和面UCS。

    3、修改系统参数，以增加圆、圆柱体的轮廓线，和增加着色后的平滑度。

    下面，是本习题的详细绘图步骤讲解，最后面是绘图步骤讲解的Flash动画演示：

    1、打开CAD，按照题目左视图的尺寸，画好如下图的平面图(上面的一半)，最右边尺寸5的部分先不画并做成2个面域。

    AutoCAD旋转、拉升、修改系统参数3

    2、点击“东南等轴测视图”按钮，转到东南视图。

    点击“旋转”——从二维到三维的旋转建模命令按钮，选中两个面域。

    AutoCAD旋转、拉升、修改系统参数4

    3、如下图，以平面图的中心线为旋转轴，旋转度数为一周(360度)。

    AutoCAD旋转、拉升、修改系统参数5

    4、从旋转成的实体来看，由于CAD中系统默认的轮廓线的值较低，这是为了提高CAD的运转速度，我们可以修改一下系统的轮廓线参数，来增加可看性。

    在命令行中输入：isolines ，回车后会提示输入新的值，同时看到系统的默认值为4，我们将它的值定为16，回车确认后，再输入“re”，回车，重新生成一下。

    AutoCAD旋转、拉升、修改系统参数6

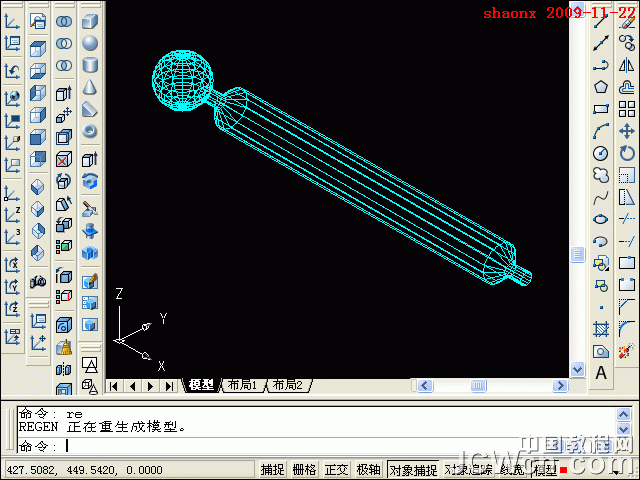

    5、重新生成的图形如下，看上去要舒服的多了。

    但大家熟练了以后，在复杂的图形，或大型乃至超大型的图纸了，轮廓线的参数还是低点好，这样，CAD的运转速度能快点。

    AutoCAD旋转、拉升、修改系统参数7

    6、将最右端的图形放大，便于操作，

    点击“面UCS”按钮，在如下图所示，在实体的最右端的面上点击一下，UCS坐标就移动到这个面上，而且这个面就处在XY平面上，方便后续的操作。

    AutoCAD旋转、拉升、修改系统参数8

    7、点击“矩形”，在刚选择的面上以圆心为中心点，画一圆内接四边形。

    AutoCAD旋转、拉升、修改系统参数9

    8、用“拉伸”命令，将矩形拉伸，拉升高度为5。

    AutoCAD旋转、拉升、修改系统参数10

    9、输入“hi”，看一下消隐图。

    再用“并集”命令，将整个图形并为一体。

    AutoCAD旋转、拉升、修改系统参数11

    10、再看一下“着色图”，发现着色图不够圆滑，特别是最左边的球体部分。我们可以修改一下系统参数，来改变一下“平滑度”，输入“facetres”，将平滑度从默认的0.5，修改成5，再输入“re”，重新生成一下。

    AutoCAD旋转、拉升、修改系统参数12

    11、再看一下最后完成的着色图，比较完美了。

    AutoCAD旋转、拉升、修改系统参数13
