    光伏阵列建模_AutoCAD三维旋转、拉升、二维阵列建模命令介绍

    时间：2018-08-08来源：山茶花美文网 本文已影响 人 山茶花美文网手机站

    在本CAD三维建模教程中我们将三维旋转、拉升、二维阵列，主要学习指定不同轴“三维旋转”命令的使用，拉升命令，特别是多向同时拉升的使用，二维阵列(环形阵列)在图形中的运用，希望能给三联教程的朋友们带来帮助。AutoCAD三维建模 16 】三维旋转、拉升、二维阵列

    AutoCAD三维旋转、拉升、二维阵列建模命令介绍1

    AutoCAD三维旋转、拉升、二维阵列建模命令介绍2

    本题主要是介绍：

    1、练习指定不同轴“三维旋转”命令的使用。

    2、进一步强化复习拉升命令，特别是多向同时拉升的使用。

    3、二维阵列(环形阵列)在图形中的运用。

    下面，是本习题的详细绘图步骤讲解，最后面是绘图步骤讲解的Flash动画演示：

    1、打开CAD，按照题目前视图及左视图的尺寸，画好如下图的平面图，并做成个2个面域，共4个面域。

    AutoCAD三维旋转、拉升、二维阵列建模命令介绍3

    2、点击“东南等轴测视图”按钮，转到东南视图界面。

    选择菜单栏上的“修改”→“三维操作”→“三维旋转”命令。

    AutoCAD三维旋转、拉升、二维阵列建模命令介绍4

    3、同时选择界面里的2个图形(4个面域)，输入“X”，沿X轴旋转(对应UCS的坐标)，指定图形上的一个点，再输入旋转角度90，回车后，图形即旋转。

    AutoCAD三维旋转、拉升、二维阵列建模命令介绍5

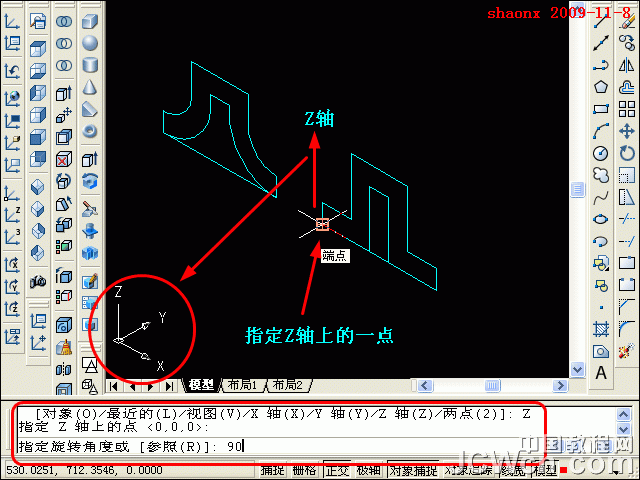

    4、再选择界面里右边的图形，输入“Z”，沿Z轴旋转(对应UCS的坐标) ，指定图形上的一个点，再输入旋转角度90，回车后，图形即旋转。

    AutoCAD三维旋转、拉升、二维阵列建模命令介绍6

    5、图形旋转到位后，用移动命令，将右边的图形与左边的图形移到一起，注意移动的基点，右边图形的左下端点为移动基点，移动到左边图形的右下端点，见下图。

    AutoCAD三维旋转、拉升、二维阵列建模命令介绍7

    6、点击“拉伸”命令按钮，同时选择界面里的2个图形(4个面域)，输入拉伸高度-24，倾斜度为0，2个图形(4个面域)就同时被拉伸成三维实体了。

    AutoCAD三维旋转、拉升、二维阵列建模命令介绍8
